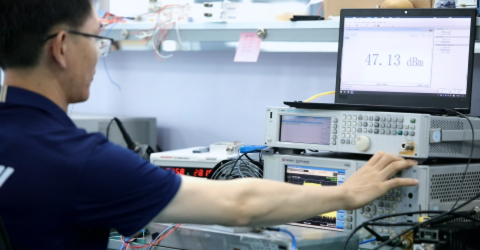

Protezione e affidabilità dei moduli amplificatori RF

Specificare protezione RF da VSWR, riflessione, sovratemperatura, sovracorrente, sovrapilotaggio, interlock e riavvio sicuro.

Definire protezioni da VSWR, potenza riflessa, temperatura, corrente, sovrapilotaggio, errori di controllo e riavvio sicuro. La protezione di un modulo amplificatore RF deve rilevare condizioni RF, elettriche e termiche anomale, portare il canale in uno stato sicuro, conservare la causa e recuperare solo dopo la sua rimozione. “Protezione VSWR, termica e di corrente” non basta senza soglie, tempi, condizioni di prova e regole di riavvio. Comprendere il VSWR Un carico disadattato riflette energia verso l’amplificatore. **VSWR=(1+|Γ|)/(1−|Γ|)** e il rapporto potenza riflessa/diretta è **|Γ|²**. Un numero VSWR non dimostra da solo la robustezza: fase, frequenza, uscita, alimentazione, temperatura e durata modificano stress elettrico e termico. Individuare le cause reali Connettore aperto, allentato o bagnato, cavo danneggiato, antenna o filtro errato, commutazione sotto potenza, disaccordo vicino a metallo e accoppiamento da un altro canale possono aumentare la riflessione. Una prova con carico ideale non dimostra l’affidabilità installata. Distinguere robustezza e protezione La robustezza è tollerare uno stress definito senza degrado inaccettabile. La protezione attiva lo rileva e riduce o spegne l’uscita. Ogni dichiarazione deve indicare frequenza, livello, tensione, temperatura, durata, fasi, criterio e oggetto provato. Misurare potenza diretta e riflessa Il percorso tipico usa accoppiatore direzionale, rivelatori e controller. Considerare direttività, accoppiamento, range, frequenza, deriva e calibrazione. Interpretare il riflesso con il diretto: a bassa uscita il rapporto è instabile e un detector saturo può nascondere uno stress severo. Definire gli stati Separare normale, avviso, derating, inhibit e guasto latched. Per ciascuno fissare soglia, persistenza, risposta, isteresi e uscita. Limitare i riavvii automatici per non stressare ripetutamente un carico guasto e conservare la prima causa nel log. Proteggere temperatura, DC e ingresso Lo shutdown termico non sostituisce il raffreddamento. Un sensore aperto o irrealistico è un guasto. Coordinare sovratensione, sottotensione, corrente, inrush, caduta cavo e fusibile. Il controller impone la sequenza di bias richiesta. Definire ingresso RF normale, massimo sicuro e risposta al sovrapilotaggio. Aggiungere interlock e log Non abilitare RF finché filtro, switch e carico non sono confermati. Togliere R…
